Visão técnica
O EIE-CF (Estudo de Impacto Energético - Condensação Flutuante) é um estudo técnico desenvolvido para quantificar, com base em dados reais da planta, a oportunidade de ganho energético associada à operação da condensação em sistemas de refrigeração industrial. Seu foco não é a implementação imediata da condensação flutuante, mas a medição precisa do quanto o sistema atual opera afastado do seu ponto ótimo e de quanto isso representa em consumo adicional de energia e custo operacional.
A redução da pressão de condensação tende a diminuir o consumo dos compressores, pois reduz a razão de compressão e o trabalho específico do ciclo de refrigeração. Entretanto, essa redução está diretamente associada à diminuição da temperatura de condensação, que por sua vez depende da disponibilidade de uma fonte fria capaz de receber o calor rejeitado pelo sistema. Em condensadores a ar e condensadores evaporativos, essa fonte fria é limitada pelas condições climáticas locais, como temperatura do ar e, principalmente, temperatura de bulbo úmido no caso dos evaporativos.
Na prática, operar com uma temperatura de condensação cada vez mais próxima da condição limite do meio externo exige maior capacidade de rejeição de calor. Isso significa maior área de troca térmica, maior vazão de ar, maior acionamento de ventiladores, maior consumo das bombas de recirculação de água e, em muitos casos, maior consumo de água. Portanto, a menor pressão de condensação possível nem sempre representa a condição de menor consumo global do sistema.

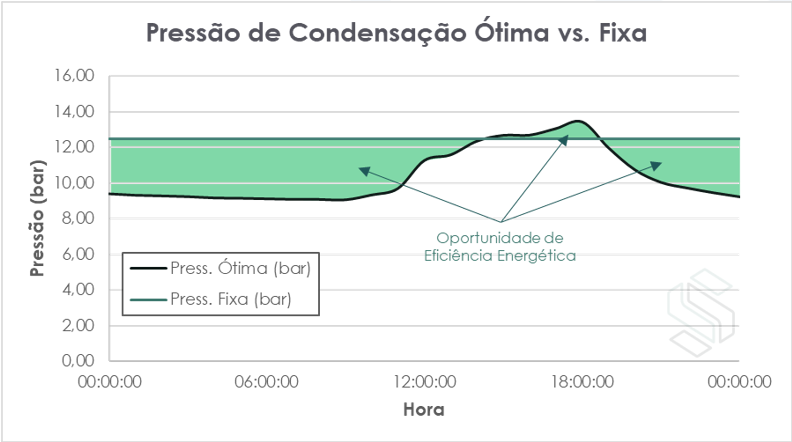

O ponto ótimo ocorre quando há equilíbrio entre a economia obtida nos compressores e o consumo adicional necessário nos condensadores. Em determinadas condições climáticas e para determinados arranjos de compressores e condensadores, pode ser mais vantajoso operar com uma pressão de condensação ligeiramente mais alta, aceitando um pequeno aumento no consumo dos compressores em troca de uma redução significativa no consumo dos ventiladores, bombas e demais auxiliares dos condensadores. O gráfico a seguir ilustra esse conceito: a pressão ótima não é necessariamente a menor pressão possível, mas sim aquela que resulta no menor consumo energético total do sistema de refrigeração.
A metodologia deste estudo combina monitoramento climático local, histórico real de pressão de condensação e modelagem computacional proprietária para comparar, ponto a ponto, o desempenho real da instalação com a condição ótima de operação. Diferentemente de análises simplificadas, o estudo considera o sistema de forma integrada, incluindo compressores, ventiladores e bombas, permitindo uma avaliação muito mais fiel da oportunidade de economia.

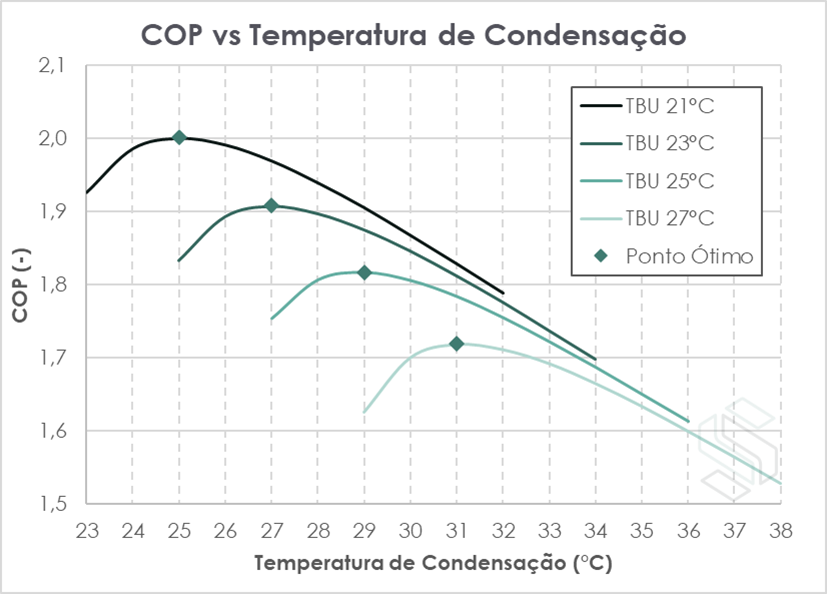

O gráfico acima representa esse princípio ao mostrar que o COP global varia com a condição de condensação e que, para cada cenário atmosférico, existe um ponto ótimo de operação. Com isso, o EIE-CF fornece ao cliente uma base técnica sólida para tomada de decisão, indicando o potencial de economia, sua tradução financeira e os períodos de maior oportunidade ao longo do tempo.
Embora a condensação flutuante seja, de fato, uma solução relevante de eficiência energética, sua implantação integral pode exigir investimentos elevados, como ampliação ou substituição de condensadores evaporativos, adequação de tubulações, instalação de inversores de frequência, infraestrutura elétrica e ajustes de automação. Em muitas plantas, especialmente de médio e pequeno porte, esse cenário torna a implementação completa tecnicamente possível, porém economicamente difícil em um primeiro momento. É justamente nesse contexto que o EIE-CF gera resultado: o estudo permite identificar caminhos de implantação faseada, priorizando ações de maior impacto e menor investimento inicial. Assim, em vez de depender de uma intervenção total para capturar 100% do potencial teórico de economia, o cliente pode começar aproveitando uma parcela relevante desse ganho - muitas vezes com investimentos reduzidos ou até com ajustes operacionais de baixo custo - e usar a própria economia gerada como suporte para etapas futuras de expansão e consolidação da solução.
Demonstração SOLVE IoT
Verifique a pressão ótima de condensação do seu sistema:
Selecione um estado e uma cidade para consultar as condições meteorológicas e o histórico das últimas 24 horas. Os dados só serão atualizados em uma nova consulta.
Carregando estados...
Temperatura do ar
Deslize horizontalmente para explorar a série →
Umidade relativa
Deslize horizontalmente para explorar a série →
Temperatura de bulbo úmido
Deslize horizontalmente para explorar a série →
Pressão atmosférica
Deslize horizontalmente para explorar a série →
Faixa ótima de pressão de condensação para sistemas de refrigeração com amônia
Região operacional preliminar estimada para sistemas com amônia a partir das condições ambientais, limitada entre 8 e 14 bar(g). Compare com a pressão de descarga observada no seu sistema.
Deslize horizontalmente para explorar a série →
Os dados apresentados neste painel representam as condições meteorológicas associadas à localização da cidade selecionada. Eles fornecem uma referência preliminar, mas não substituem a medição das condições atmosféricas no local da instalação.
A faixa de pressão ótima de condensação não pode ser definida como um ponto fixo ou como uma linha universal no gráfico. O valor depende do regime de evaporação, do tipo de condensador, do tipo de compressor — parafuso ou alternativo —, da quantidade de regimes existentes, da forma como esses regimes compartilham ou não o mesmo sistema de condensação e do método de resfriamento de óleo, como termossifão, injeção de líquido ou resfriamento externo com água.
Além das características do ciclo, a rejeição de calor é fortemente influenciada pelo microclima da indústria, especialmente pelas condições do ar nas proximidades dos condensadores evaporativos. Temperatura, umidade, recirculação de ar quente, ventilação local e outras particularidades da instalação podem fazer com que as condições efetivamente encontradas pelos condensadores sejam diferentes das condições meteorológicas gerais da cidade. Por isso, a instrumentação instalada dentro da unidade e próxima aos condensadores é fundamental para uma avaliação precisa.
Mesmo sendo uma referência preliminar, a comparação com a faixa apresentada pode revelar oportunidades de eficiência. Uma pressão de condensação acima da faixa pode indicar consumo excessivo no sistema de compressão. Já uma operação abaixo da faixa pode significar que ventiladores, bombas e outros componentes do sistema de condensação estão consumindo mais energia do que o necessário para obter uma redução adicional de pressão.
Para determinar o ponto ótimo em cada condição meteorológica, é necessária uma análise específica do sistema de refrigeração e de sua condição real de operação. Entre em contato com a SOLVE para identificar a faixa adequada para cada cenário climático e operacional da sua unidade.
Como a SOLVE executa o EIE-CF
- Instalação de medição em campo em um intervalo de até 12 meses (clima local e pressão de condensação).
- Processamento ponto a ponto em software próprio para determinar o ponto ótimo de operação em cada condição real.
- Entrega de relatório com economia quantificada, sazonalidade e roteiro de implementação faseada.
O que você recebe
- Percentual de economia e projeção financeira anual (com base na tarifa real).
- Identificação dos períodos de maior oportunidade (sazonalidade).
- Diretrizes de setpoints e lógica de controle.
- Roadmap de implantação com foco em retorno e baixo risco.
