Adequação de Tubulações de Descarga

O projeto de adequação de tubulações tem como objetivo analisar, corrigir e estruturar os trechos da instalação que, em condição de sobrepressão, passam a exercer função direta na segurança do sistema. Nesse contexto, destacam-se principalmente as tubulações de descarga de válvulas de segurança, os coletores de alívio, os pontos de descarga, as interligações entre válvulas e linhas comuns e a forma como esse conjunto se integra ao arranjo físico da planta.

Em sistemas industriais com fluidos perigosos, a linha de descarga de uma válvula de segurança não pode ser tratada como um simples prolongamento de tubulação. Trata-se de um componente crítico da proteção do sistema. Seu comportamento influencia diretamente a contrapressão imposta à válvula e a capacidade efetiva de alívio. Uma tubulação subdimensionada implica na redução da capacidade de alívio da válvula de segurança, e consequentemente no aumento da sobrepressão. Por essa razão, a adequação dessas tubulações exige leitura criteriosa do arranjo existente, verificação dimensional, análise dos comprimentos equivalentes, avaliação das singularidades, compatibilidade de materiais e definição tecnicamente adequada do ponto final de descarga.

A análise também precisa considerar que, em diversas plantas, essas linhas foram implantadas de forma incremental ao longo do tempo, acompanhando ampliações, substituições de equipamentos e adaptações de campo nem sempre respaldadas por revisão global do sistema. O resultado, com frequência, é a existência de coletores superpostos, diâmetros inconsistentes, trajetos excessivos, mudanças bruscas de direção, suportação inadequada, interligações mal resolvidas e pontos de descarga inapropriados.

Em sistemas com amônia, por exemplo, essas deficiências deixam de ser apenas um problema de projeto e passam a representar risco operacional direto. Todo dimensionamento possui respaldo técnico em normas, como a NBR 16069 e ASHRAE 15.

Na prática, esse serviço transforma linhas de descarga frequentemente tratadas de forma secundária, em uma instalação mais robusta, mais confiável e alinhada aos critérios de segurança, integridade e conformidade aplicáveis ao sistema.

• Levantamento técnico das tubulações de descarga existentes e de sua configuração em campo
• Análise do arranjo atual das linhas de alívio, coletores e pontos de descarga
• Avaliação de contrapressão, comprimentos equivalentes e perdas associadas ao escoamento
• Análise de compatibilidade dos materiais com o fluido e com as condições de operação
• Definição técnica do destino adequado da descarga

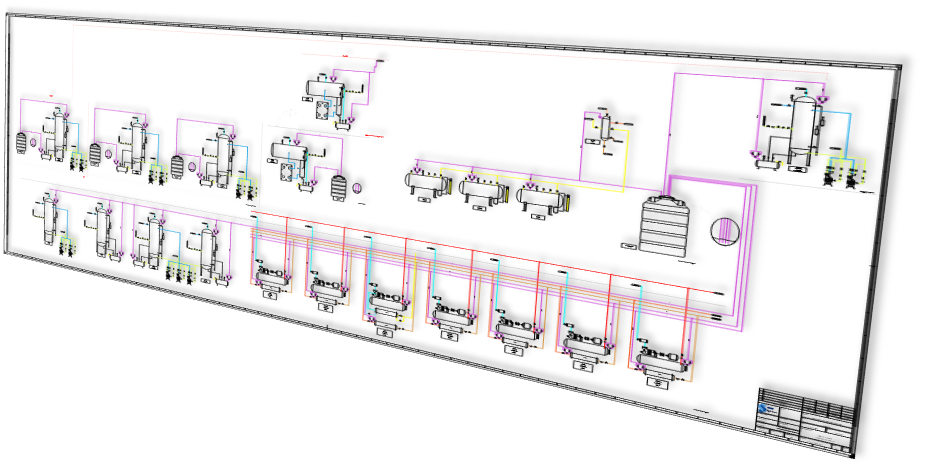

Projeto de adequação em tubulações 2D;

Modelagem 3D, quando aplicável e contratada;

Documentação técnica para implantação das correções propostas.
