Impacto de Tubulações Subdimensionadas

Tubulações subdimensionadas representam uma das causas mais comuns de perda de desempenho em sistemas industriais. Quando o diâmetro da linha não é compatível com a vazão requerida, ocorre aumento da velocidade de escoamento e elevação da perda de carga. Na prática, o sistema passa a exigir maior esforço para entregar a mesma condição de operação no ponto de consumo.

Esse tipo de problema é muito comum em plantas que passaram por ampliações sucessivas ao longo dos anos. A indústria inicia sua operação com uma determinada capacidade, mas, com o tempo, novos equipamentos são instalados, novos ramais são criados, linhas existentes são reaproveitadas, pontos de consumo são adicionados e o processo produtivo passa a exigir mais da infraestrutura original. Essa é uma situação recorrente em sistemas industriais. Muitas vezes, o problema não está necessariamente na bomba, no compressor, na caldeira, no trocador de calor ou no equipamento consumidor. O gargalo pode estar na própria rede de tubulações, que passou a operar fora da condição para a qual foi originalmente dimensionada.

Quando isso ocorre, a planta pode continuar funcionando, mas com perda de eficiência, menor capacidade disponível e maior custo operacional. O efeito pode aparecer como baixa vazão, pressão insuficiente, perda de temperatura útil, instabilidade de controle, necessidade de operar equipamentos em condições mais severas, aumento do consumo de energia, ruídos, vibrações, cavitação, arraste de condensado, erosão interna e desgaste prematuro de componentes.

Em sistemas de bombeamento, por exemplo, uma tubulação inadequada na sucção pode reduzir o NPSH disponível e provocar cavitação. No recalque, a perda de carga excessiva aumenta a altura manométrica requerida e pode reduzir a vazão entregue pela bomba. Em sistemas de refrigeração, linhas de sucção e descarga subdimensionadas podem aumentar a razão de compressão dos compressores, reduzir a capacidade frigorífica e elevar o consumo elétrico. Em redes de vapor, a perda de carga reduz a pressão disponível nos pontos de consumo, podendo diminuir a temperatura útil do processo e exigir operação da caldeira em pressões superiores às realmente necessárias. Em sistemas de ar comprimido, perdas excessivas na rede obrigam o compressor a trabalhar com pressão mais alta, aumentando diretamente o consumo energético.

Os gráficos a seguir ilustram esse comportamento em diferentes sistemas industriais. Eles mostram que a perda de carga não deve ser analisada apenas como uma queda de pressão na tubulação, mas como uma condição que altera o ponto de operação dos equipamentos, reduz eficiência e aumenta o consumo energético.

Sistemas de refrigeração

Em sistemas de refrigeração por compressão direta, perdas de carga na sucção reduzem a pressão efetiva na entrada do compressor, enquanto perdas na descarga aumentam a pressão requerida na saída. O resultado é o aumento da razão de compressão. Como mostram os gráficos, o aumento da razão de compressão reduz o COP do sistema e eleva o consumo de energia para cada kW de refrigeração produzido.

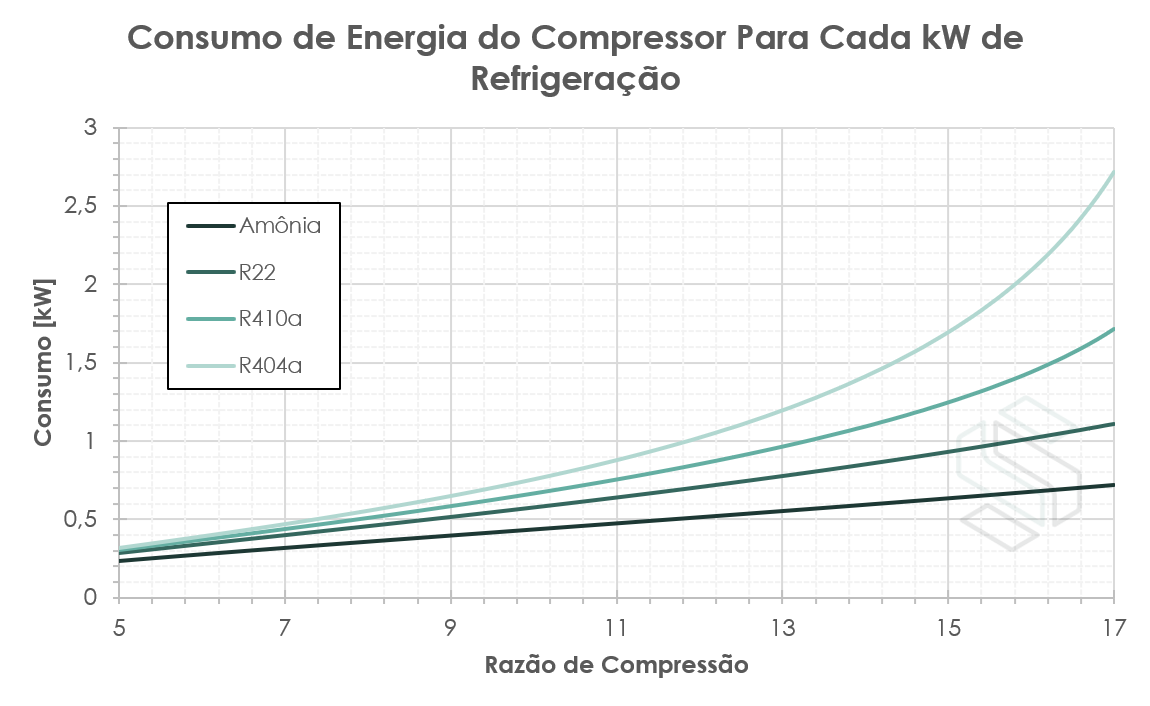

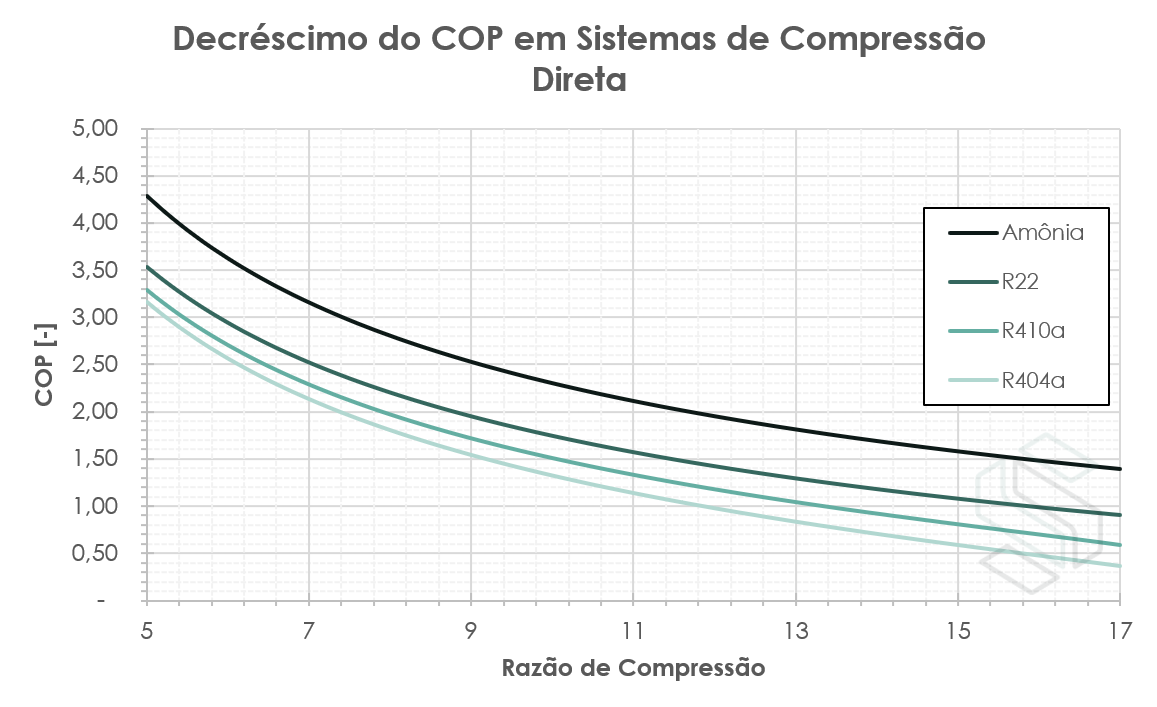

Impacto da razão de compressão sobre o COP e sobre o consumo específico de compressores frigoríficos. Quanto maior a razão de compressão, menor o desempenho energético do sistema.

Sistemas de ar comprimido

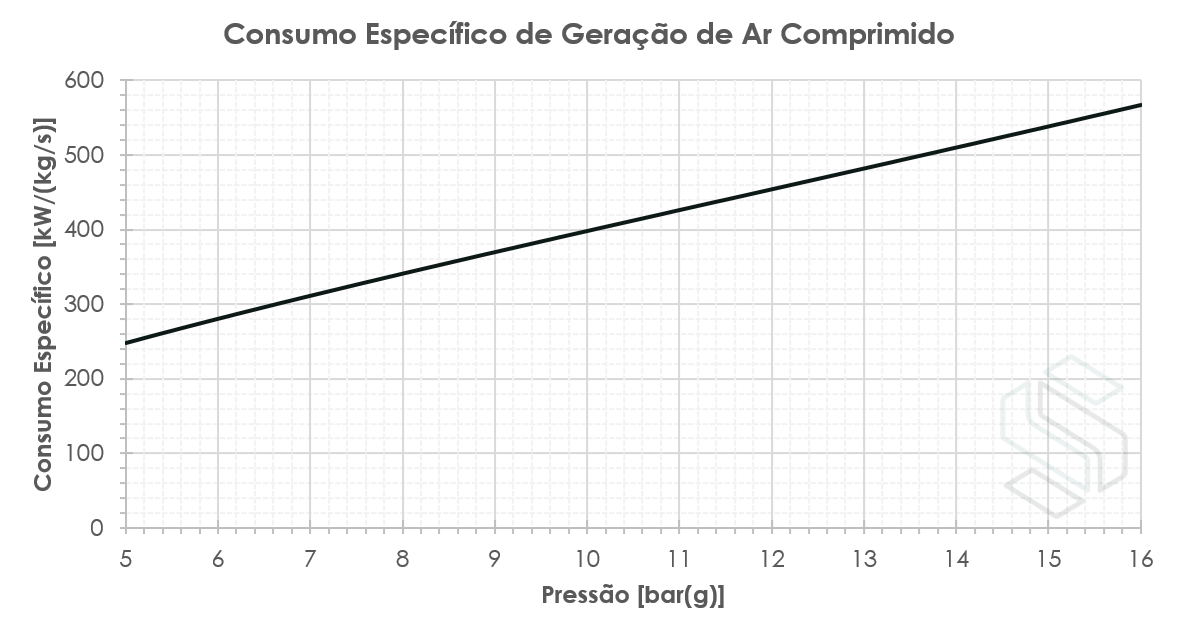

Em redes de ar comprimido, perdas excessivas na tubulação obrigam o compressor a gerar uma pressão superior à realmente necessária no ponto de consumo. Esse aumento de pressão eleva o consumo específico de geração de ar comprimido, ou seja, a potência consumida para produzir uma mesma vazão mássica de ar.

Sistemas de vapor

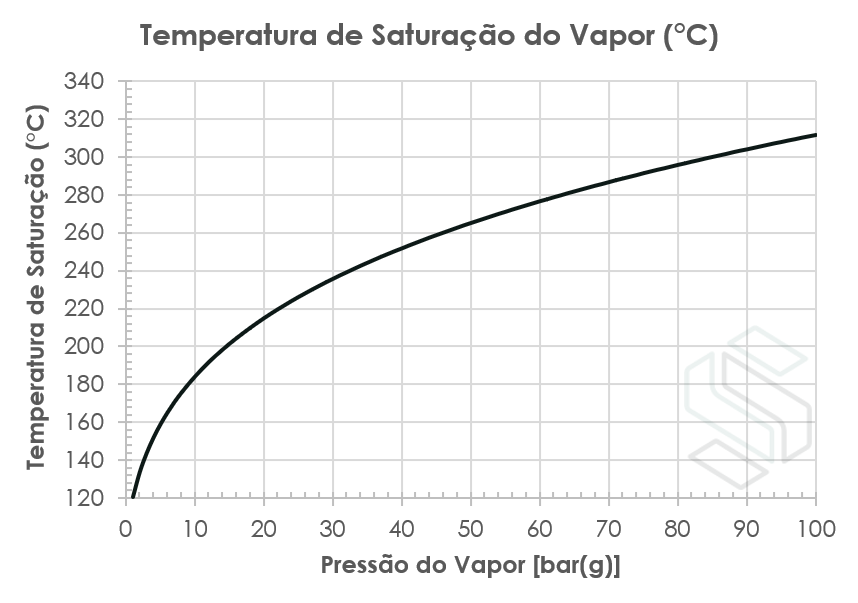

Em redes de vapor saturado, a perda de carga reduz a pressão disponível no ponto de consumo. Como a temperatura de saturação depende diretamente da pressão, essa queda reduz a temperatura útil disponível para o processo. Em muitos casos, a planta passa a operar a caldeira em pressão superior apenas para compensar as perdas da rede de distribuição.

O ponto crítico é que esses problemas nem sempre são percebidos de forma direta. A operação costuma se adaptar: aumenta-se a pressão de trabalho, liga-se mais equipamentos, altera-se setpoints ou aceita-se uma condição de menor desempenho. Com o tempo, a perda passa a ser vista como algo normal da planta, quando na verdade pode ser consequência de uma rede mal dimensionada para a realidade atual do processo.

A análise de tubulações subdimensionadas tem como objetivo verificar se a infraestrutura existente é compatível com a vazão, pressão, temperatura e condição operacional atualmente exigidas pela indústria. O estudo permite identificar gargalos hidráulicos e térmicos, calcular perdas de carga, avaliar velocidades de escoamento, verificar impactos sobre equipamentos e apontar quais trechos limitam o desempenho do sistema.

A SOLVE executa uma análise completa de perda de carga e viabilidade de retrofit: mede/calcula vazões, caracteriza trechos críticos, avalia conexões, válvulas e filtros, e propõe correções com base técnica e prioridade por impacto.

• Mapas de trechos críticos e balanço de perdas.
• Recomendações: aumento de diâmetro, ramais dedicados, rearranjo, redução de restrições e melhoria de instrumentação.
• Fluxograma de atualização das novas redes de tubulações.
• Ficha técnica de cada trecho de tubulação.
• Quantificação de acessórios (curvas, válvulas, filtros etc.).
• Cálculo de ganho energético.
